- 產品名稱：GCK系列
- 瀏覽：
- 添加時間：2016-05-07 17:07:56
- 推薦度：
產品說明
GCK系列電動機控制中心，主要是由一些組合式電動機控制單元及其它功能單元組合而成，這些單元 以上下順序的方式安裝在封閉的金屬柜體內，用設置在柜體上部的水平母線，將每個柜體連結一起，同 一柜體的功能單元則并聯在垂直母線上，柜體共分水平母線區、垂直母線區、電纜區和設備安裝區等四 個相互隔離的區域。功能單元在設備區內分別安裝在各自的小室內，當任何一個功能單元發生事故即可 迅速切斷（或更換備用功能單元）不影響其它功能單元的正常工作，可以防止事故的擴大。
本系列產品設置有完善的接地系統和保護電路，所有功能單元均能按規定的性能分斷短路電流，進線 單元具有三段保護性，因此，可以保證供電的可靠性，也能保證設備的安全。
所有功能單元均可通過接口與PC網絡（可變程序控制器）或微處理機連結，作為自動控制系統的執行 單元，根據用戶需要還可提供其它內容的功能單元和功能組合。該產品適用于交流50Hz，電壓380V的電 路中作為受電、饋電、母聯、照明、電動機控制及功率補償之用。
結構特征:
①GCK電動控制中心分為進線柜，（寬800mm、高2200mm、深1000mm）和饋電柜，（寬800mm、高 2200mm、深800mm）兩種結構。進線柜內裝有二臺ME-1600A開關，專用于1000A及以上的受電。柜頂 為水平母線室，有二組水平線與ME形狀相連接，可作為電流供電或備用電源之用。饋電柜柜頂的水平母 線室僅有一組水平母線。柜后為垂直母線室。下面左側為安裝單元間隔，右側為主、輔助電路端子室， 專供用戶向外接線用。每個間隔各自有門。并與主開關有機械（或電磁）聯鎖，防止主開關帶負荷從運 行位置抽出或主開關處于合閘狀時插入。
②饋電柜的主要特點是能夠靈活地根據所需要的各種單元線路方案進行任意組合，且一旦發生故障時， 可以在很短時間內將單元抽出，換上備用單元繼續使用，相同單元可在任一柜上互換。
③柜體用薄壁異型鋼材拼裝而成，強度高、重量輕。柜架、門、板等構件用環氧粉末涂料靜電噴涂，涂 層均勻耐久。
④公用電源單元安裝在柜的底部不占用安裝單元的間隔。
使用條件:
①周圍空氣溫度不高于＋40℃，不低于-5℃。且24小時內平均溫度不得高于＋35℃。
②周圍空氣相對濕度在***高溫度為＋40℃不超過50%，在較低溫度允許有較大的相對濕度；如＋20℃時 為90%，但應考慮到由于溫度的變化有可能會偶然產生適度的凝露。
③戶內使用，使用地點的海拔高度不得超過2000m。
④應安裝在無劇烈震動和沖擊以及不足以使用電器元件受到腐蝕的場所。 ⑤指示儀表、按鈕、控制開關和指示燈等裝在控制板上，該控制板安裝在各自單元的正面，隨單元一起 插入或抽出。

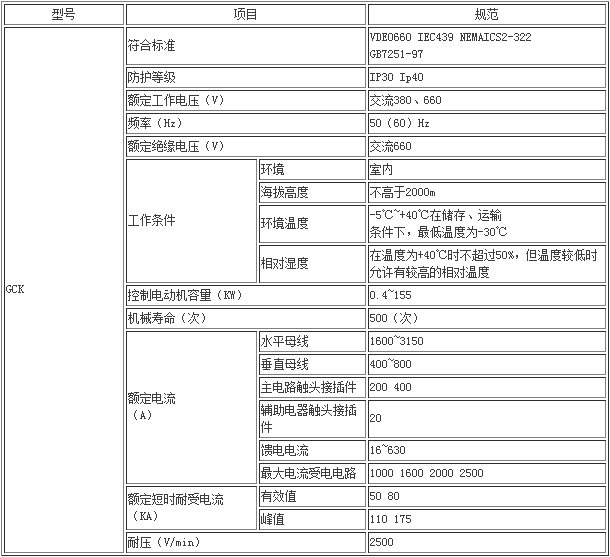

運行參數
資料介紹
訂貨須知:
訂貨合同包含以下內容
①主電路方案編號，單元容量及輔助電路控制方式，（即就地、遠方、自動控制）。
②開關柜的排列圖配電室平面布置圖
③開關柜柜體的表面顏色
④上述第2、3條如用戶不注明，則按公司標準柜供貨
⑤若用戶需漏電保護時，應在訂貨時提出，其他特殊方案可與我公司協商解決。
